Додаток 1
До договору про співробітництво №______
від «___»  _______2017  року

ТЕХНОЛОГІЧНИЙ ПАСПОРТ
з виготовлення спортивної форми
САМБО








ЗМІСТ

I. Загальні положення 3
II. ТЕХНОЛОГІЧНІ ВИМОГИ ДО ВИРОБНИЦТВА ФОРМИ САМБО 4
1. Куртка 4
1.1 Зовнішній вигляд 4
1.2 Характеристика тканини 4
1.3 Особливості конструкції 5
1.4 Розмірність 5
2. Пояс 6
2.1 Зовнішній вигляд 6
2.2 Характеристика тканини 6
2.3 Особливості конструкції 6
2.4 Розмірність 6
3. Черевики (борцівки) 7
3.1 Зовнішній вигляд 7
3.2 Характеристика тканини 7
3.3 Особливості конструкції 7
3.4 Розмірність 8
4. Шорти 8
4.1 Зовнішній вигляд 8
4.2 Характеристика тканини 8
4.3 Особливості конструкції 9
4.4 Розмірність 9
III. ВИМОГИ ДО НАНЕСЕННЯ ЛОГОТИПУ НА ФОРМУ САМБО 9
1.1 Вимоги до нанесення логотипу виробника 9
1.2 Вимоги по нанесенню логотипу ФИАС 11
  ДОДАТКИ 13


- 3 -

Аналіз спортивних заходів ФИАС, дозволяє констатувати прогресування показників сучасного САМБО (кількість країн-учасниць і учасників заходів, рівень підготовки і проведення заходів і т.д.). Однак багато питань продовжують стояти досить гостро.
         Одним з головних, залишається питання спортивної форми САМБО, а саме розробка єдиного міжнародного стандарту форми і створення нормативно-правової бази з питань її виробництва, ліцензування та реалізації.
         Розробка єдиних міжнародних вимог з виробництва форми САМБО, є метою даного проекту.

I. ЗАГАЛЬНІ ПОЛОЖЕННЯ

         В офіційних документах, затверджених Виконкомом ФИАС (Спортивний Регламент і Правила САМБО) відображені основні поняття, що стосуються форми САМБО.
         Так поняття Екіпірування, визначається як одяг і спорядження спортсмена, необхідні для тренувальної і змагальної діяльності (Гл.1, п.1 Регламенту ФИАС організації та проведення офіційних змагань ФИАС (Спортивно-організаційні правила) далі - Регламент ФИАС). Крім цього, питання форми САМБО, також відображені в Регламенті ФИАС (гл.17, п.17.1) згідно з яким:
1.  До Костюму учасника змагань зі спортивного самбо входять:
·        куртка САМБО;
·        черевики САМБО;
·        шорти САМБО.
         Крім того, для учасників може бути передбачений - захисний бандаж (Плавки), а для учасниць - бюстгальтер і майка (майка повинна бути однотонного
білого кольору);
    2. Для офіційних змагань ФИАС Костюм учасника змагань зі спортивного самбо, включаючи зовнішнє захисне спорядження повинна бути одного кольору - червоного або синього. Черевики САМБО можуть бути комбінованого кольору (червоно-сині). Судді на контролі форми повинні забезпечити дане відповідність.
    3. Відповідність розмірів форми визначається суддями на контролі з
допомогою спеціальної лінійки відповідно до правил змагань ФИАС.


- 4 -

II. ТЕХНОЛОГІЧНІ ВИМОГИ ДО ВИРОБНИЦТВА ФОРМИ САМБО

    1. Куртка

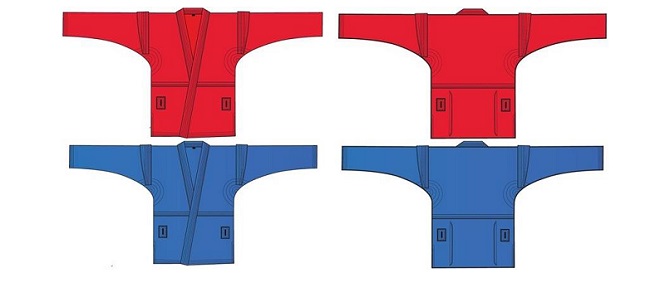

    1.1 Зовнішній вигляд



1.2 Характеристика тканини
·        матеріал - бавовна не менше 80%;
·        повітропроникна;
·        (GSM) щільність - не менше 500 але не більше 700 г/м2;
·        (Warp / Weft Density) міцність - 22 +44*20 шт./дюйм;
·        усадка <4%;
·        колір (міжнародні стандарти PANTONE):
- червоний (PANTONE18 -1662TPX (Flame Scarlet));
- синій (PANTONE18 - 4051TPX (Strong Blue));
·        стійкість кольору - висока;
·        зносостійкість висока;
·        текстура полотна однорідна з щільною крученої х/б нитки подвійного плетіння.

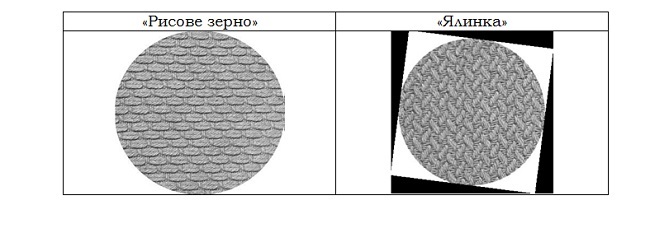

Текстура може бути двох типів:



- 5 -

 1.3 Особливості конструкції
         Куртка САМБО складається з двох шматків тканини, виконана на запах без використання підкладки.
·        верхня частина куртки цельнокроеная;
·        воріт щільний, цельнокроений - ширина 4-5 см., має 5 швейних рядків;
·        спеціальні планки "крильця" виконані з основної тканини в два шару - ширина по 2-3 см. з кінців, і 5-6 см. в середині, має 4-5 швейних рядків;
·        нижня частина куртки цельнокроеная, з прорізами і розрізами:
- по лінії талії розташовані прорізи для протягування пояса (2 на поличках, 2 на спинці) - ширина прорізу 0,5-1 см., висота 5 см .;
- по бічній лінії розташовані розрізи від низу до середини нижньої частини куртки.
·        посилення (армування) деталей куртки (Додаток 1):
- в області пройми накладна деталь овальної форми з основної тканини, нашивається з внутрішньої сторони;
- бічні розрізи нижньої частини куртки посилюються смугою з основної тканини і нашивається з внутрішньої сторони - ширина 1-2,5 см., мінімум 3 швейних рядки;
- край рукава і низ куртки посилюються смугою або підгином основної тканини з закритим зрізом - ширина 2см., мінімум 2 швейних рядки;
- з'єднання верхньої і нижньої частини куртки посилюється за допомогою шва «замок» або смугою-тасьмою з внутрішньої боку - ширина 1,5-2,5см., мінімум 3 швейних рядки;
- прорізи для поясу посилюються прямокутної латкою з зовнішнього боку - ширина на 1,5-2см. більше кожної сторони прорізи, мінімум 3 швейних рядки.

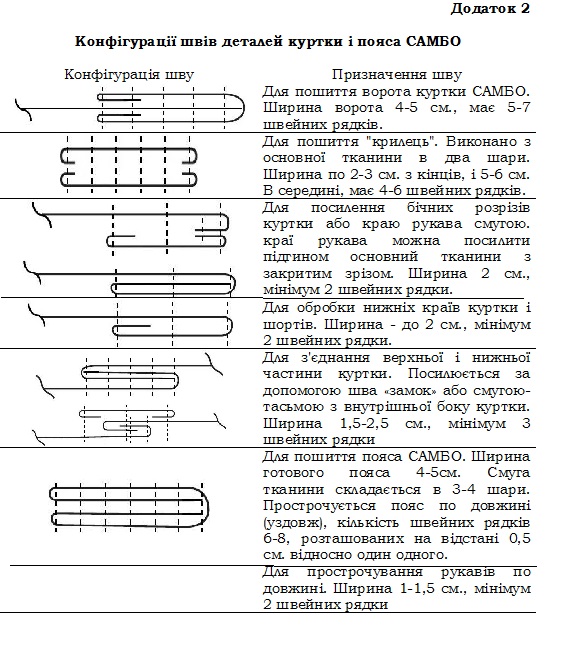

         Основні конфігурації швів на куртці САМБО представлені в Додатку 2.
    1.4 Розмірність.
         Куртка САМБО повинна відповідати міжнародним стандартам відповідності розмірів чоловічого одягу для стандартної фігури.

Розмір US SS XS S M L XL XXL 3XL 4XL 5XL 6XL
Розмір EU 42 44 46 48 50 52 54 56 58 60 62
Зріст (см.) 150 155 160 165 170 175 180 185 190 195 200


    2. Пояс

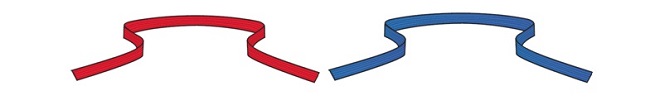

    2.1 Зовнішній вигляд


- 6 -
2.2 Характеристика тканини
·        матеріал - бавовна не менше 80%;
·        пряжа число (SPEC) 10S/5 + 21S/2*10S/1;
·        (GSM) щільність - не менше 500 але не більше 700 г/м2;
·        (Warp / Weft Density) міцність - 22 +44*20 шт./дюйм;
·        усадка <4%;
·        колір (міжнародні стандарти PANTONE):
- червоний (PANTONE18 -1662TPX (Flame Scarlet));
- синій (PANTONE18 - 4051TPX (Strong Blue));
·        стійкість кольору - висока;
·        зносостійкість висока;
·        текстура полотна однорідна з щільною крученої х/б нитки подвійного плетіння.
    2.3 Особливості конструкції
         Пояс САМБО цільнокроєний, виконаний з основної тканини (тієї ж що і куртка). Ширина готового пояса 4-5см. Смуга тканини складається в 3-4 шари. Прострочується пояс по довжині (уздовж), кількість швейних рядків 6-8, розташованих на відстані 0,5 см. відносно один одного. Конфігурація швів на поясі САМБО представлена ​​в Додатку 2.
    2.4 Розмірність
         Пояс для куртки САМБО повинен відповідати ростовці і розмірності куртки САМБО.
Розмір US SS XS S M L XL XXL 3XL 4XL 5XL 6XL
Розмір EU 42 44 46 48 50 52 54 56 58 60 62
Зріст (см.) 250 255 260 265 270 275 280 285 290 295 300


    3. Черевики

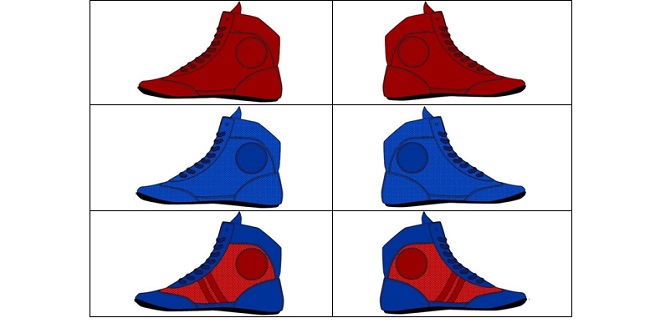

    3.1 Зовнішній вигляд


- 7 -

3.2 Характеристика тканини
·        матеріал - замша, сітка, шкіра, велюр може бути натуральним або  штучним (на розсуд виробника);
·        використовувані матеріали повинні бути якісною вичинки;
·        усадка <4%;
·        колір (міжнародні стандарти PANTONE):
- червоний (PANTONE18 -1662TPX (Flame Scarlet));
- синій (PANTONE18 - 4051TPX (Strong Blue));
·        стійкість кольору - висока;
·        зносостійкість висока;
    3.3 Особливості конструкції
         Конструктивне рішення (дизайн, використовувані матеріали, технічні особливості виготовлення, характеристики конструкції) з виробництва черевиків САМБО, є прерогативою виробника. Головними вимогами, пред'являються до виробництва черевиків САМБО є:
·        PANTONE кольору: червоний (PANTONE18-1662TPX) і блакитний (PANTONE18-4051TPX), наявність інших кольорів неприпустимо;
·        готова модель повинна бути анатомічною, легкої, м'якої, без грубих, жорстких і виступаючих елементів і швів;
·        всі шви закладені всередину;
·        гомілку в області щиколоток і стопа в області суглоба великого пальця захищаються м'якими прокладками;
·        висота халяви черевика складає 5-10 см. від нижнього краю латеральної (зовнішньої) щиколотки;
·        форма халяви може бути прямий або скошеної;
·        при шнурування, халява повинно щільно облягати гомілку;
·        висота язичка не повинна перевищувати халяву більш ніж на 1 см.
    3.4 Розмірність
         Взуття САМБО повинна відповідати міжнародним стандартам відповідності розмірів чоловічого взуття.
Розмір US 3 4 5 6 7 8 9 10 11 12 13
Розмір EU 35 36 37 38 40 41 42 44 45 46 47


    4. Шорти

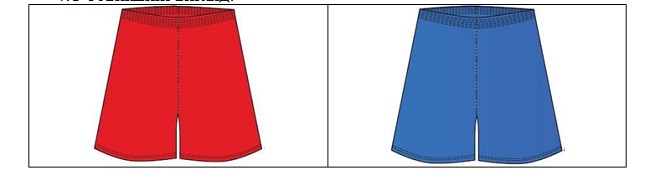

    4.1 Зовнішній вигляд:

- 8 -

4.2 Характеристика тканини
·        матеріал - трикотаж з вмістом синтетичних волокон;
·        міцність - висока;
·        повітропроникність - висока;
·        формоустойчивость - висока;
·        колір (міжнародні стандарти PANTONE):
- червоний (PANTONE18 -1662TPX (Flame Scarlet));
- синій (PANTONE18 - 4051TPX (Strong Blue));
·        стійкість кольору - на рівні 2-3 ступеня (Grade);
·        зносостійкість - висока;
·        текстура полотна однорідна, щільна, повітрепроникна, гігроскопічна, при експлуатації проявляє високі еластичні властивості, зберігає форму, практично не мнеться.
    4.3 Особливості конструкції
         Конструктивне рішення (дизайн, використовувані матеріали, технічні особливості виготовлення, характеристики конструкції) з виробництва шорт САМБО, є прерогативою виробника. Головними вимогами, пред'являються до виробництва шорт САМБО є:
·        PANTONE кольору: червоний (PANTONE18-1662TPX) і блакитний (PANTONE18-4051TPX), наявність інших кольорів неприпустимо;
·        крій повинен бути напівприлеглий, що не обмежує рухів;
·        пояс шорт затягуються на шнур;
·        всі шви закладені всередину, внутрішнє оздоблення оверлок;
·        підгини оброблені на Плоскошовні машини;
·        петлі оброблені петельной машиною;
·        довжина шорт - до верхньої третини стегна.
    4.4 Розмірність
         Шорти САМБО повинні відповідати міжнародним стандартам відповідності розмірів чоловічого одягу для стандартної фігури.
Розмір US SS XS S M L XL XXL 3XL 4XL 5XL 6XL
Розмір EU 42 44 46 48 50 52 54 56 58 60 62
Зріст (см.) 150 155 160 165 170 175 180 185 190 195 200



III. ВИМОГИ ДО нанесення логотипу на ФОРМУ САМБО

         Виробник повинен наносити власний логотип і логотип ФИАС на куртку, шорти і черевики САМБО, в суворій відповідності з цим положенням.
    1.1 Особливості нанесення логотипу виробника
         Головними вимогами, що пред'являються до нанесення логотипу виробника на куртку САМБО, є:
·        логотип виробника, повинен розташовуватися на куртці САМБО внизу ворота, на лівій його частині;



- 9 -

·        логотип повинен бути розташований горизонтально і вписаний в квадрат, розташований по центру щодо ширини ворота;
·        розмір сторін квадрата повинен складати: ширина ворота - 1cм .;
·        логотип повинен бути виконаний у вигляді сублимационного шеврони і нанесений на воріт куртки, прострочуванням по контуру (за чотирма сторонам квадрата).
         Головними вимогами, що пред'являються до нанесення логотипу виробника на пояс САМБО, є:
·        логотип виробника, повинен розташовуватися на поясі САМБО в нижній частині, з одного кінця;
·        логотип повинен бути розташований горизонтально і вписаний в квадрат, розташований по центру щодо ширини пояса;
·        розмір сторін квадрата повинен складати: ширина пояса - 1cм .;
·        логотип повинен бути виконаний у вигляді сублимационного шеврони і нанесений на пояс, прострочуванням по контуру (по чотирьох сторонах квадрата).
         Головними вимогами, що пред'являються до нанесення логотипу виробника на шорти САМБО, є:
·        логотип виробника, повинен розташовуватися на шортах САМБО в
нижній частині, з правого боку біля бічного шва;
·        логотип повинен бути розташований горизонтально і вписаний в квадрат, розташований однією стороною до бічного шву шорт, а інший стороною до нижнього краю шорт;
·        розмір сторін квадрата повинен складати: 2cм. х 2cм .;
·        логотип повинен бути виконаний у вигляді сублимационного шеврони і нанесений на шорти, прострочуванням по контуру (по чотирьох сторонах квадрата).
         Головними вимогами, що пред'являються до нанесення логотипу виробника на черевики САМБО, є:
·        логотип виробника, повинен розташовуватися на «язичку» черевик САМБО у верхній його частині, по центру;
·        логотип повинен бути розташований горизонтально і вписаний в квадрат або прямокутник;
·        розмір сторін квадрата не повинен перевищувати 2cm., якщо логотип представлений у вигляді прямокутника, то його висота не повинна перевищувати 2cм., а ширина не повинна перевищувати 4cм.;
·        логотип може бути виконаний у вигляді сублімації, трансферу, шовкографії або іншого способу нанесення.
         Загальні вимоги:
·        міцність - висока;
·        зносостійкість - висока;
·        матеріал - не токсичні, м'який, однотонний;
·        відсутність гострих, грубих елементів, здатних заподіяти ушкодження.



- 10 -
1.2 Особливості нанесення логотипу ФИАС
         Головними вимогами, що пред'являються до нанесення логотипу ФИАС на куртку САМБО, є:
·        логотип повинен розташовуватися на куртці САМБО внизу ворота, на лівої його частини;
·        логотип повинен бути вписаний в квадрат, розташований по центру щодо ширини ворота;
·        розмір сторін квадрата повинен складати: ширина ворота - 1cm .;
·        логотип повинен бути виконаний у вигляді сублимационного шеврони і нанесений на воріт куртки, прострочуванням по контуру (за чотирма сторонам квадрата)
·        логотип ФИАС розташовується вище логотипу виробника.
         Головними вимогами, що пред'являються до нанесення логотипу ФИАС на пояс САМБО, є:
·        логотип повинен розташовуватися на поясі САМБО в нижній частині, з одного кінця;
·        логотип повинен бути вписаний в квадрат, розташований по центру щодо ширини пояса;
·        розмір сторін квадрата повинен складати: ширина пояса - 1cm .;
·        логотип повинен бути виконаний у вигляді сублимационного шеврони і нанесений на пояс, прострочуванням по контуру (по чотирьох сторонах квадрата);
·        логотип ФИАС розташовується вище логотипу виробника.
         Головними вимогами, що пред'являються до нанесення логотипу ФИАС на шорти САМБО, є:
·        логотип повинен розташовуватися на шортах САМБО в нижній частині, з правого боку біля бічного шва;
·        логотип повинен бути вписаний в квадрат, розташований однією стороною до бічного шву шортів, а іншою стороною до верхнього краю логотипу виробника;
·        розмір сторін квадрата повинен складати: 2cм. х 2cм .;
·        логотип повинен бути виконаний у вигляді сублимационного шеврони і нанесений на шорти, прострочуванням по контуру (по чотирьох сторонах квадрата);
·        логотип ФИАС розташовується вище логотипу виробника.
         Головними вимогами, що пред'являються до нанесення логотипу ФИАС на черевики САМБО, є те, що їх повинно бути мінімум 2:
         Перший логотип, повинен розташовуватися на «язичку» черевик САМБО в верхній його частині;
·        логотип повинен бути вписаний в квадрат;
·        розмір сторін квадрата не повинен перевищувати 2cм .;
·        логотип ФИАС розташовується зліва від логотипу виробника.
         Другий логотип повинен бути зображений в колі м'якої прокладки в області щиколотки на зовнішній стороні.


- 11 -
Логотипи можуть бути виконані у вигляді сублімації, трансферу, шовкографії або іншого способу нанесення.
         Загальні вимоги:
·        міцність - висока;
·        зносостійкість - висока;
·        матеріал - не токсичні, м'який, однотонний;
·        відсутність гострих, грубих елементів, здатних заподіяти ушкодження.
         Принцип нанесення логотипів ФИАС і компанії виробника на форму САМБО показаний в Додатку 3.



Додаток 1

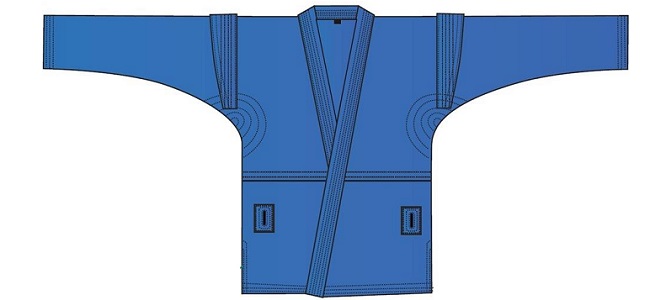

Посилення (армування) деталей куртки з використанням основної тканини і посилених швейних рядків




І   Спеціальні планки "крильця" кріпляться до куртки зовні. Прострочується "крильця" з трьох сторін, посиленою швейної рядком.
ІІ   Прорізи для пояса посилюються прямокутної латкою і кріпляться до
куртці зовні. Прострочується по периметру, посиленими швейними
рядками.
ІІІ   Накладна деталь овальної форми кріпиться до куртки з внутрішньої сторони в області пройми. Прострочується по периметру, посиленими швейними рядками.
ІV   Розрізи по бічній лінії куртки, з внутрішньої сторони посилюються
смугою з основної тканини. Прострочується по периметру, посиленими швейними рядками.
